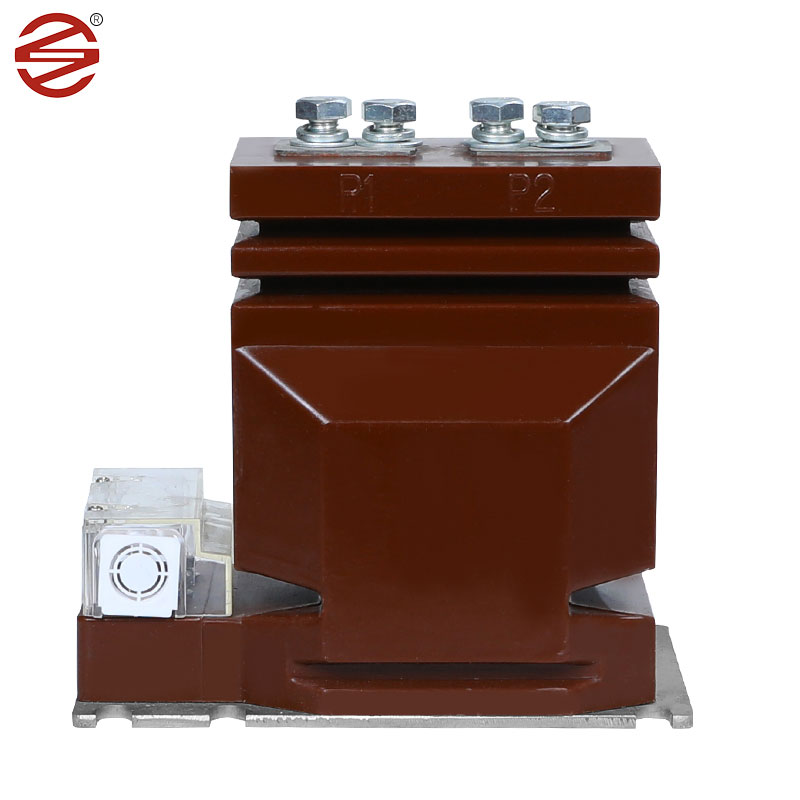

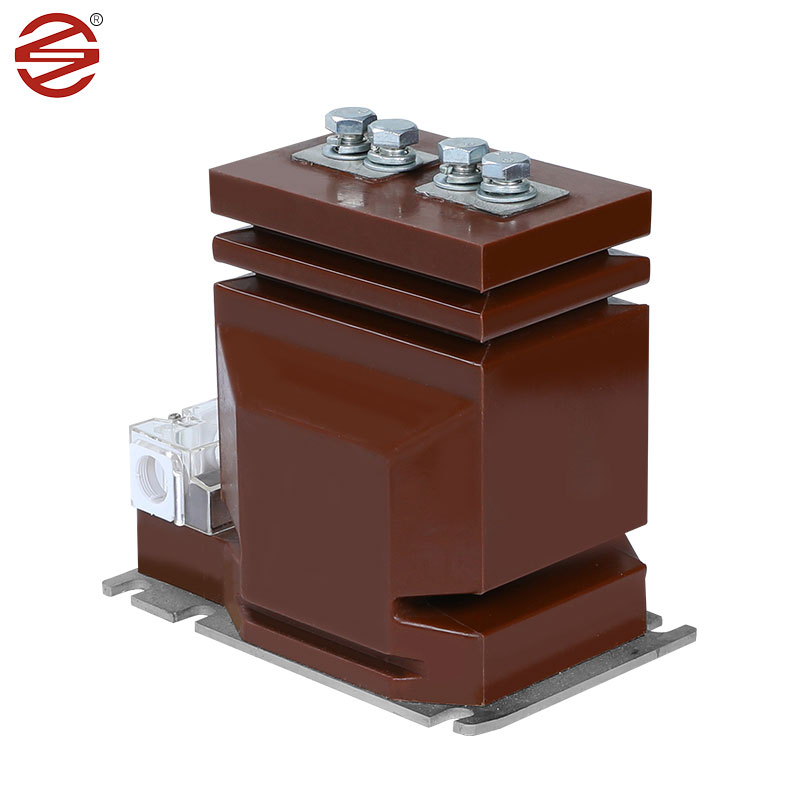

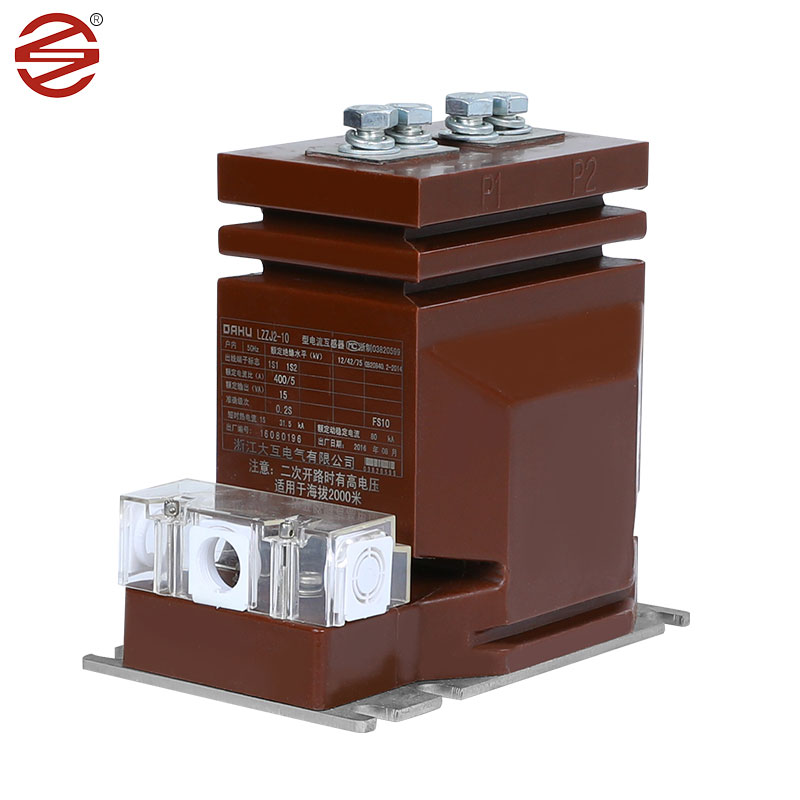

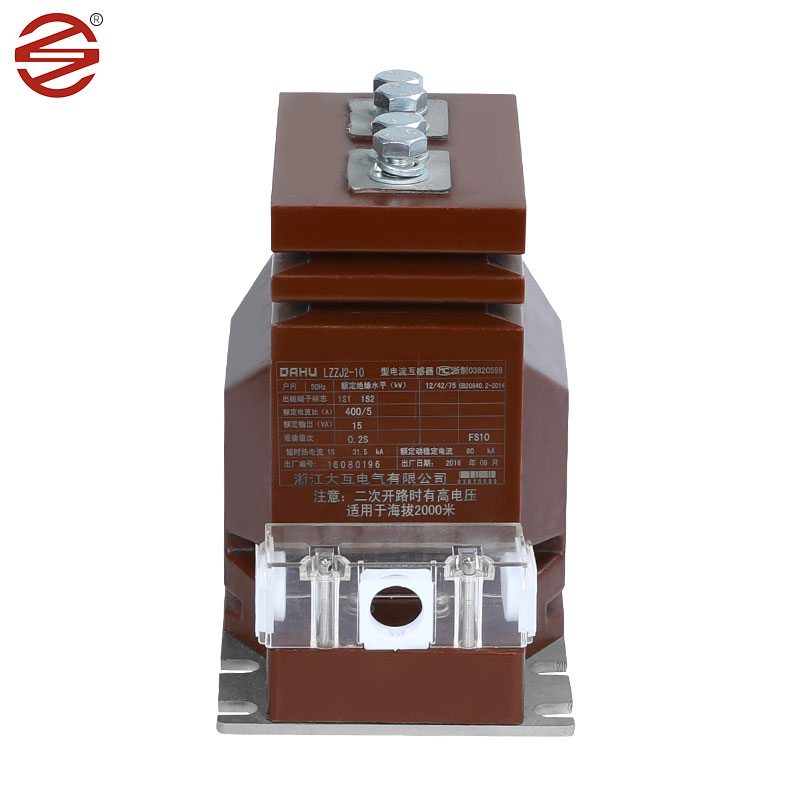

Dahu Electric Transformer 11kv ປະຈຸບັນມີບົດບາດສໍາຄັນໃນຕູ້ສະຫຼັບພາຍໃນ, ສະຫນອງການແກ້ໄຂທີ່ມີປະສິດທິພາບສໍາລັບການວັດແທກປະຈຸບັນ, ການກວດສອບພະລັງງານໄຟຟ້າແລະ relays ປ້ອງກັນໃນລະບົບ AC ໄລຍະດຽວແລະສາມເຟດ. ລະບົບເຫຼົ່ານີ້ເຮັດວຽກຢ່າງບໍ່ຢຸດຢັ້ງໃນຄວາມຖີ່ຂອງ 50Hz ຫຼື 60Hz, ຕອບສະຫນອງຄວາມຕ້ອງການໄຟຟ້າທີ່ຫຼາກຫຼາຍສໍາລັບແຮງດັນອຸປະກອນສູງເຖິງ 12kV.
ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນ: ໝໍ້ແປງໄຟຟ້າ Dahu Electric 11kv ໂດຍທົ່ວໄປໃຊ້ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນສໍາລັບຫຼັກຂອງມັນ. ວັດສະດຸເຫຼົ່ານີ້ແມ່ນມ້ວນເຢັນແລະມີຄຸນສົມບັດສະນະແມ່ເຫຼັກທີ່ດີເລີດ, ເຊັ່ນ: ການ permeability ສູງແລະການສູນເສຍຫຼັກຕ່ໍາ, ເຊິ່ງເຮັດໃຫ້ພວກເຂົາເຫມາະສົມສໍາລັບການຫັນເປັນໃນປະຈຸບັນ. ໂດຍການນໍາໃຊ້ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນເປັນວັດສະດຸຫຼັກ, ເຄື່ອງຫັນປ່ຽນໃນປະຈຸບັນສາມາດບັນລຸການຖ່າຍທອດພະລັງງານທີ່ມີປະສິດທິພາບ, ດັ່ງນັ້ນການປັບປຸງປະສິດທິພາບຂອງລະບົບ. ເມື່ອປຽບທຽບກັບວັດສະດຸອື່ນໆ, ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນມີ loops hysteresis ຕ່ໍາແລະການສູນເສຍການສະກົດຈິດ, ຊຶ່ງຫມາຍຄວາມວ່າການເສຍພະລັງງານຫນ້ອຍແລະການບໍລິໂພກພະລັງງານຫນ້ອຍ. ດັ່ງນັ້ນ, ຫມໍ້ແປງປະຈຸບັນທີ່ໃຊ້ວັດສະດຸນີ້ສາມາດຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານຂອງລະບົບແລະຍືດອາຍຸການບໍລິການຂອງອຸປະກອນ. ໂດຍທົ່ວໄປ, ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນມີບົດບາດສໍາຄັນໃນລະບົບພະລັງງານ, ສະຫນອງການສະຫນັບສະຫນູນທີ່ເຊື່ອຖືໄດ້ສໍາລັບການສົ່ງພະລັງງານແລະການວັດແທກພະລັງງານ.
ຢາງ Epoxy: ຢາງ Epoxy ມີຄຸນສົມບັດ dielectric ທີ່ດີເລີດແລະຄວາມເຂັ້ມແຂງກົນຈັກ, ເປັນທາງເລືອກທໍາອິດຂອງ 11kV ໃນປະຈຸບັນວັດສະດຸ insulation transformer. ການຫລໍ່ Epoxy ສະຫນອງ insulation ທີ່ເຊື່ອຖືໄດ້ທີ່ປົກປ້ອງອົງປະກອບພາຍໃນຈາກການທໍາລາຍໄຟຟ້າແລະປັດໃຈສິ່ງແວດລ້ອມ..
ທອງແດງ : ໂດຍທົ່ວໄປແລ້ວຕົວນໍາທອງແດງແມ່ນໃຊ້ສໍາລັບການ windings ໃນ 11kV ປະຈຸບັນ transformers. ວັດສະດຸເຫຼົ່ານີ້ສະຫນອງການນໍາໄຟຟ້າສູງແລະຄວາມທົນທານກົນຈັກ, ເຮັດໃຫ້ປະສິດທິພາບການສົ່ງສັນຍານໃນປະຈຸບັນໃນຂະນະທີ່ທົນທານຕໍ່ຄວາມກົດດັນການດໍາເນີນງານ.
ວັດສະດຸ (Epoxy Resin): ໝໍ້ແປງໄຟຟ້າ 11kV ປະຈຸບັນແມ່ນບັນຈຸຢູ່ໃນຝາປິດທີ່ເຮັດດ້ວຍ epoxy resin. ຢາງ Epoxy ມີຄຸນສົມບັດ insulation ທີ່ດີເລີດ, ສາມາດປ້ອງກັນການຂ້າມຜ່ານຂອງປະຈຸບັນຫຼືແຮງດັນໄຟຟ້າ, ເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງວົງຈອນ.
ມັນທົນທານຕໍ່ອຸນຫະພູມສູງແລະສາມາດປັບຕົວກັບຄວາມຕ້ອງການເຮັດວຽກໃນສະພາບແວດລ້ອມອຸນຫະພູມສູງ. ມັນມີຄວາມຕ້ານທານ corrosion ດີ, ສາມາດຕ້ານການເຊາະເຈື່ອນຂອງສານເຄມີບາງ, ແລະຍືດອາຍຸການບໍລິການຂອງຫມໍ້ແປງ.
ມັນມີການປະຕິບັດການຜະນຶກທີ່ດີ, ດັ່ງນັ້ນເຄື່ອງຫັນເປັນ epoxy ປົກກະຕິແລ້ວມີປະສິດທິພາບດີກັນນ້ໍາແລະຄວາມຊຸ່ມຊື່ນແລະເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນສະພາບແວດລ້ອມຊຸ່ມຊື່ນ. ເມື່ອປຽບທຽບກັບຫມໍ້ແປງນ້ໍາແບບດັ້ງເດີມ, ຫມໍ້ແປງ epoxy ໂດຍທົ່ວໄປມີນ້ໍາຫນັກເບົາແລະງ່າຍທີ່ຈະຕິດຕັ້ງແລະຮັກສາ. .
1. | ຄໍາຮ້ອງສະຫມັກ | ການວັດແທກ |
2 | ການຕິດຕັ້ງ | ພາຍໃນ |
3. | ການກໍ່ສ້າງ | ປະເພດແຫ້ງ Epoxy Resin Cast |
4 | ສນວນ | Cast Resin |
5. | ຈໍານວນໄລຍະ | ໂສດ |
6. | ລະດັບຄວາມຖີ່ | 50 Hz |
7. | ແຮງດັນຂັ້ນຕົ້ນຂອງລະບົບ | 11 kV ໄລຍະເຖິງໄລຍະ |
8. | ແຮງດັນສູງສຸດຂອງລະບົບ | 12 kV Phase to Phase |
9. | ລະບົບ Earthing | earthed ປະສິດທິຜົນ |
10. | ລະດັບ insulation ພື້ນຖານ (1.2/50 μ sec. | 75 KV |
11. | ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ (1 min.50 Hz) |
28 KV |
12. 13. |
ອັດຕາສ່ວນ: ເຄື່ອງປ້ອນ 11kV ປະຖົມ |
10-20/5A ລົມດ່ຽວ |
14. | ມັດທະຍົມ | ລົມດ່ຽວ |
15. | ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ | 0.2/0.25 ສໍາລັບການວັດແທກ |
16. | ພາລະ a) ສໍາລັບການວັດແທກ |
7.5-10 VA |
17. | ໄລຍະເວລາສັ້ນ ການຈັດອັນດັບປັດຈຸບັນ | ຕ່ໍາສຸດ 10 kA ສໍາລັບ 1 ວິນາທີ |
18. | ຂະຫຍາຍການຈັດອັນດັບປັດຈຸບັນ | 120% ຂອງການຈັດອັນດັບປະຈຸບັນ |
19. | ເກີນອັດຕາປະຈຸບັນ | <10A |
20. | ໄລຍະທາງ Creepage | 25 mm/KV (ຕໍາ່ສຸດ |
21. | ມາດຕະຖານ | ການອອກແບບ, ການຜະລິດ, ການທົດສອບ, ການຕິດຕັ້ງ ແລະການປະຕິບັດຈະຕ້ອງສອດຄ່ອງກັບ ສະບັບຫລ້າສຸດຂອງ IBC 61869-1 & IEC 61869-2 |
