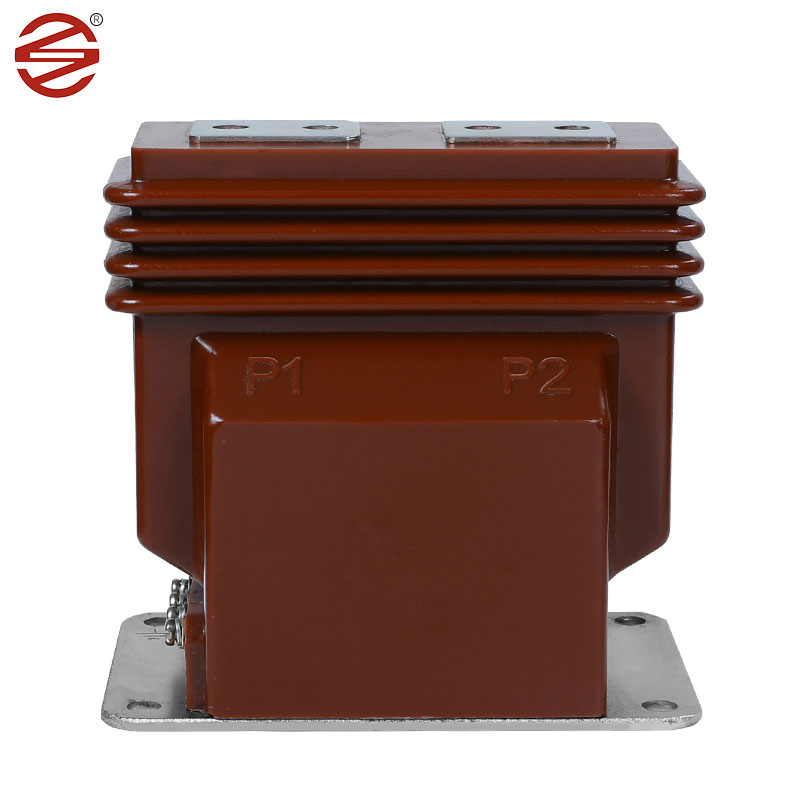

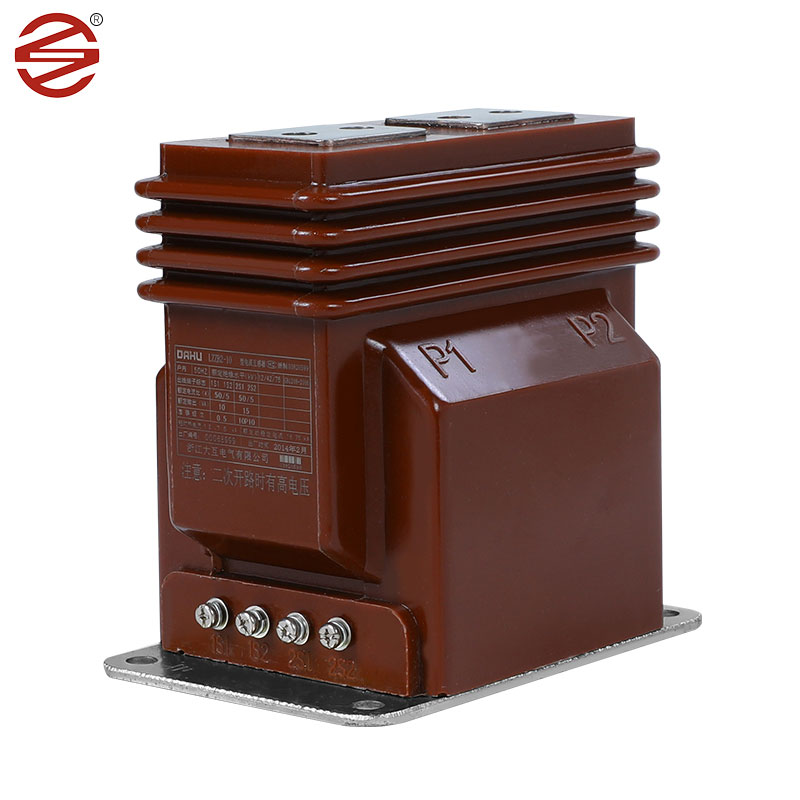

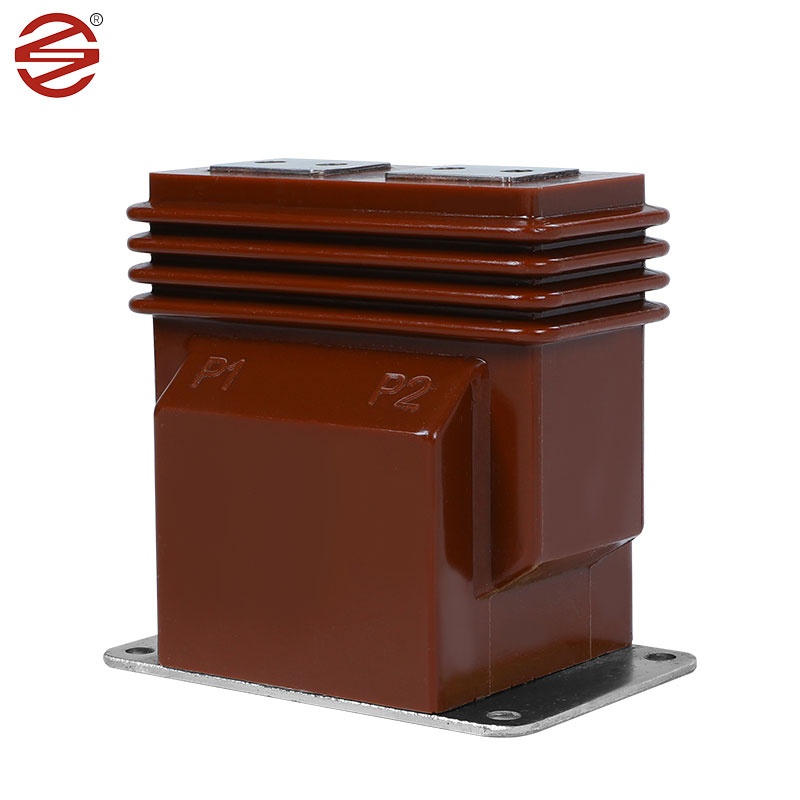

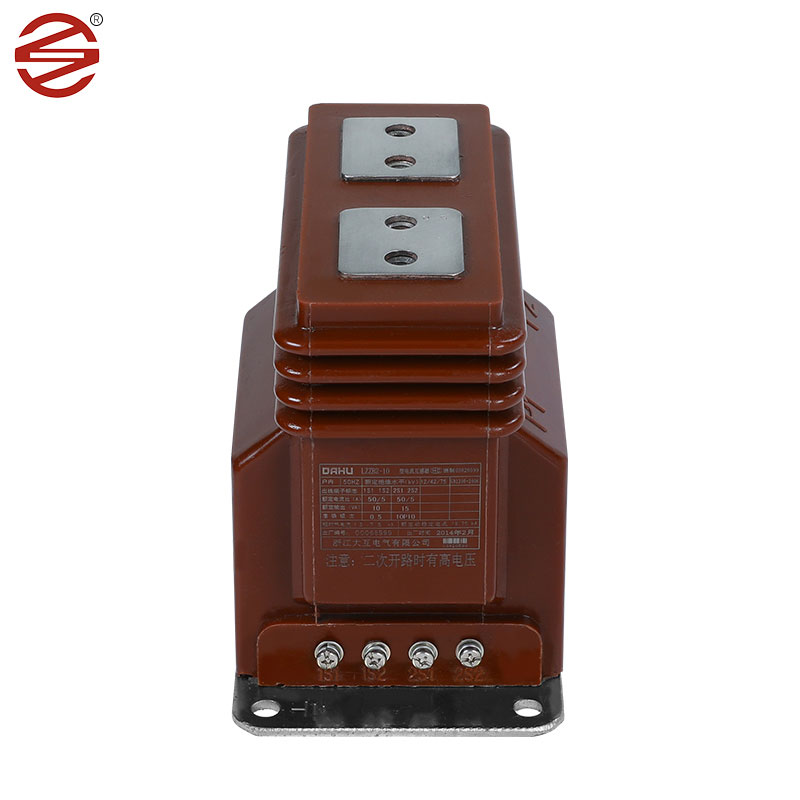

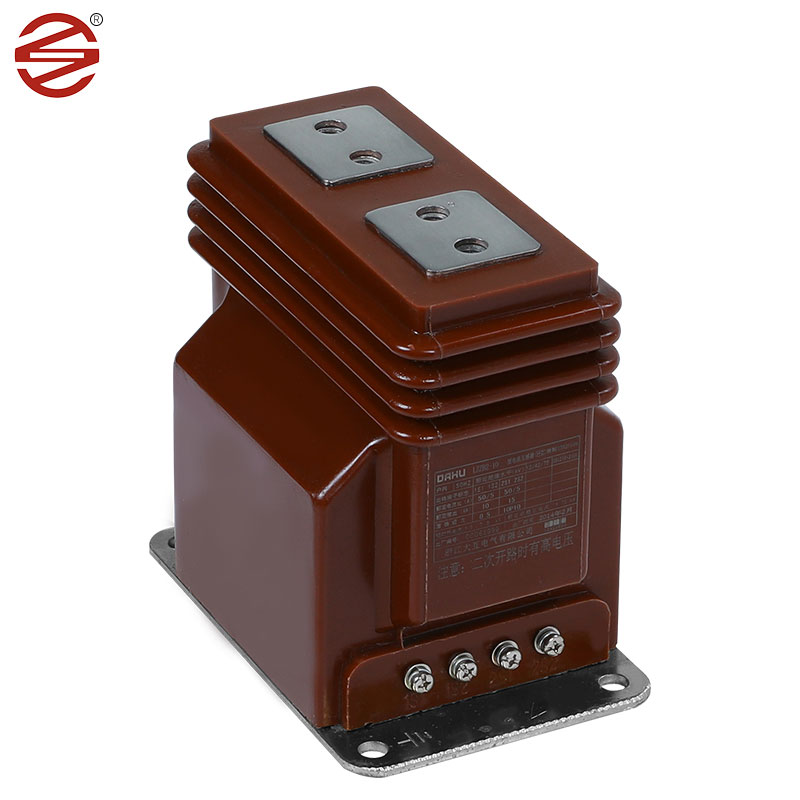

ໝໍ້ແປງໄຟຟ້າ 10kv

ໝໍ້ແປງໄຟຟ້າ 10kv ປະຈຸບັນມີບົດບາດສຳຄັນຢູ່ພາຍໃນຕູ້ສະຫຼັບພາຍໃນເຮືອນ, ສະເໜີວິທີແກ້ໄຂທີ່ແຂງແຮງສຳລັບການວັດແທກປັດຈຸບັນ, ການກວດສອບພະລັງງານໄຟຟ້າ ແລະ ການສົ່ງຕໍ່ປ້ອງກັນທັງໃນລະບົບ AC ໄລຍະດຽວ ແລະສາມເຟດ. ລະບົບເຫຼົ່ານີ້ເຮັດວຽກຢ່າງບໍ່ຢຸດຢັ້ງໃນຄວາມຖີ່ຂອງ 50Hz ຫຼື 60Hz, ຕອບສະໜອງຄວາມຕ້ອງການໄຟຟ້າທີ່ຫຼາກຫຼາຍດ້ວຍແຮງດັນອຸປະກອນເຖິງ 12kV.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນ: ໝໍ້ແປງໄຟຟ້າ 10kV ໂດຍທົ່ວໄປແລ້ວໃຊ້ແຜ່ນເຫຼັກກ້າຊິລິຄອນມ້ວນເຢັນສໍາລັບຫຼັກຂອງມັນ. ວັດສະດຸເຫຼົ່ານີ້ມີຄຸນສົມບັດແມ່ເຫຼັກທີ່ດີເລີດ, ເຊັ່ນ: ການ permeability ສູງແລະການສູນເສຍຫຼັກຕ່ໍາ, ຮັບປະກັນການຍົກຍ້າຍພະລັງງານປະສິດທິພາບແລະການກະຈາຍພະລັງງານຫນ້ອຍ.

Epoxy Resin: ຢາງ Epoxy ເປັນວັດສະດຸ insulating ທີ່ຕ້ອງການສໍາລັບການຫັນເປັນ 10kV ໃນປັດຈຸບັນເນື່ອງຈາກຄຸນສົມບັດ dielectric ດີກວ່າແລະຄວາມເຂັ້ມແຂງກົນຈັກ. ຢາງ Epoxy ສະຫນອງ insulation ທີ່ເຊື່ອຖືໄດ້, ປົກປ້ອງອົງປະກອບພາຍໃນຈາກການທໍາລາຍໄຟຟ້າແລະປັດໃຈສິ່ງແວດລ້ອມ.

ທອງແດງ : ໂດຍທົ່ວໄປແລ້ວຕົວນໍາທອງແດງແມ່ນໃຊ້ສໍາລັບການ windings ໃນ 10kV ໃນປະຈຸບັນ transformers. ວັດສະດຸເຫຼົ່ານີ້ສະຫນອງການນໍາໄຟຟ້າສູງແລະຄວາມທົນທານກົນຈັກ, ເຮັດໃຫ້ປະສິດທິພາບການສົ່ງສັນຍານໃນປະຈຸບັນໃນຂະນະທີ່ທົນທານຕໍ່ຄວາມກົດດັນການດໍາເນີນງານ.

ວັດສະດຸ (Epoxy Resin): ໝໍ້ແປງໄຟຟ້າ 10kV ປະຈຸບັນແມ່ນບັນຈຸຢູ່ໃນບ່ອນຫຸ້ມທີ່ເຮັດດ້ວຍຢາງ epoxy. ຢາງ Epoxy ມີຄຸນສົມບັດ insulation ທີ່ດີເລີດ, ສາມາດປ້ອງກັນການຂ້າມຜ່ານຂອງກະແສໄຟຟ້າຫຼືແຮງດັນໄຟຟ້າຢ່າງມີປະສິດທິພາບ, ເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ປອດໄພຂອງວົງຈອນ. ມັນມີຄວາມຕ້ານທານກັບອຸນຫະພູມສູງແລະສາມາດປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການເຮັດວຽກໃນສະພາບແວດລ້ອມອຸນຫະພູມສູງ.

ມັນມີຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນທີ່ດີ, ສາມາດຕ້ານການເຊາະເຈື່ອນຂອງສານເຄມີບາງຊະນິດ, ແລະຍືດອາຍຸການບໍລິການຂອງຫມໍ້ແປງໄຟ, ມັນມີປະສິດທິພາບການຜະນຶກທີ່ດີ, ດັ່ງນັ້ນເຄື່ອງຫັນເປັນ epoxy ມັກຈະມີການປະຕິບັດການກັນນ້ໍາແລະຄວາມຊຸ່ມຊື່ນທີ່ດີແລະເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນຄວາມຊຸ່ມຊື່ນ. ສະພາບແວດລ້ອມ.ເມື່ອປຽບທຽບກັບໝໍ້ແປງທີ່ໃສ່ນ້ຳມັນແບບດັ້ງເດີມ, ໝໍ້ແປງ epoxy ໂດຍທົ່ວໄປມີນ້ຳໜັກເບົາກວ່າ ແລະ ງ່າຍຕໍ່ການຕິດຕັ້ງ ແລະ ຮັກສາ.

ພາຣາມິເຕີການຫັນເປັນກະແສໄຟຟ້າ 10kv

1.	ຄໍາຮ້ອງສະຫມັກ	ການວັດແທກ
2.	ການຕິດຕັ້ງ	ພາຍໃນ.
3.	ການກໍ່ສ້າງ	ປະເພດແຫ້ງ Epoxy Resin Cast
4.	ສນວນ	Cast Resin
5.	ຈໍານວນໄລຍະ	ໂສດ
6.	ລະດັບຄວາມຖີ່	50Hz
7.	ແຮງດັນຂັ້ນຕົ້ນຂອງລະບົບ	50Hz
7.	ແຮງດັນຂັ້ນຕົ້ນຂອງລະບົບ	11 kV ໄລຍະເຖິງໄລຍະ
8.	ແຮງດັນສູງສຸດຂອງລະບົບ	12kV ໄລຍະເຖິງໄລຍະ
9.	ລະບົບ Earthing	earthed ປະສິດທິຜົນ
10.	ລະດັບ insulation ພື້ນຖານ (1.2/50μວິນາທີ.)	75 KV
11.	ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ (1 min.50 Hz).	28 KV
12. 13.	ອັດຕາສ່ວນ: ເຄື່ອງປ້ອນ 11kV ປະຖົມ	10-20/5A Sinle Winding
14.	ມັດທະຍົມ	ລົມດ່ຽວ
15.	ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ	0.2/0.2S ສໍາລັບການວັດແທກ
16.	ພາລະ: a) ສໍາລັບການວັດແທກ	7.5-10 VA
17.	ໄລຍະເວລາສັ້ນ ການຈັດອັນດັບປັດຈຸບັນ	ຕ່ໍາສຸດ 10 kA ສໍາລັບ 1 ວິນາທີ.
18.	ການໃຫ້ຄະແນນປັດຈຸບັນຂະຫຍາຍ	120% ຂອງ Rated Current
19.	ເກີນອັດຕາປະຈຸບັນ	<10A
20.	ໄລຍະທາງ Creepage	25 mm/KV (ຕໍາ່ສຸດທີ່)
21.	ມາດຕະຖານ	ການອອກແບບ, ການຜະລິດ, ການທົດສອບ, ການຕິດຕັ້ງ ແລະການປະຕິບັດຈະຕ້ອງສອດຄ່ອງກັບ ສະບັບຫລ້າສຸດຂອງ IEC 61869-1 & IEC 61869-2.
