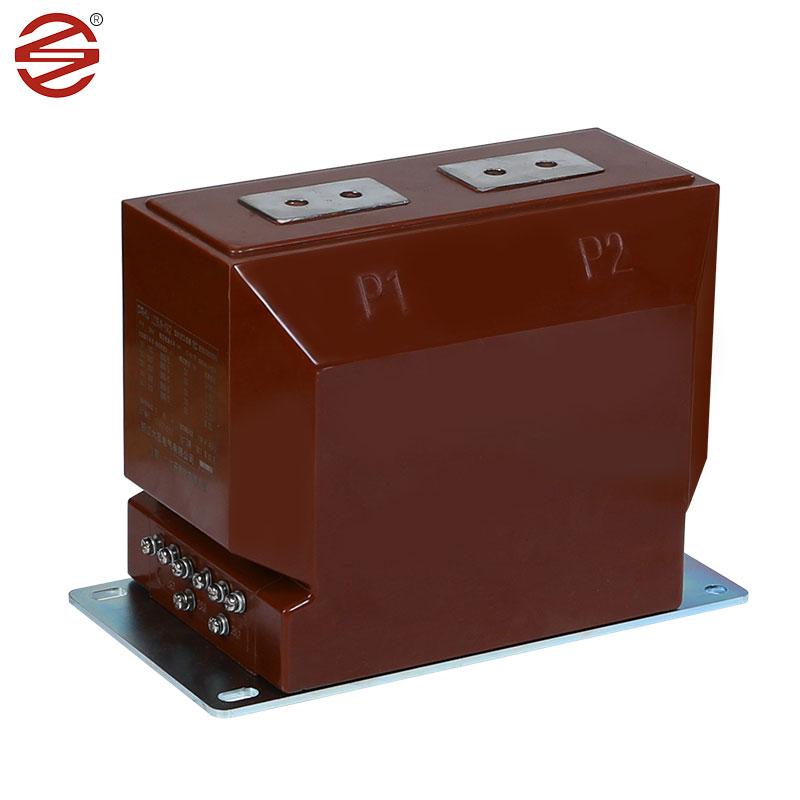

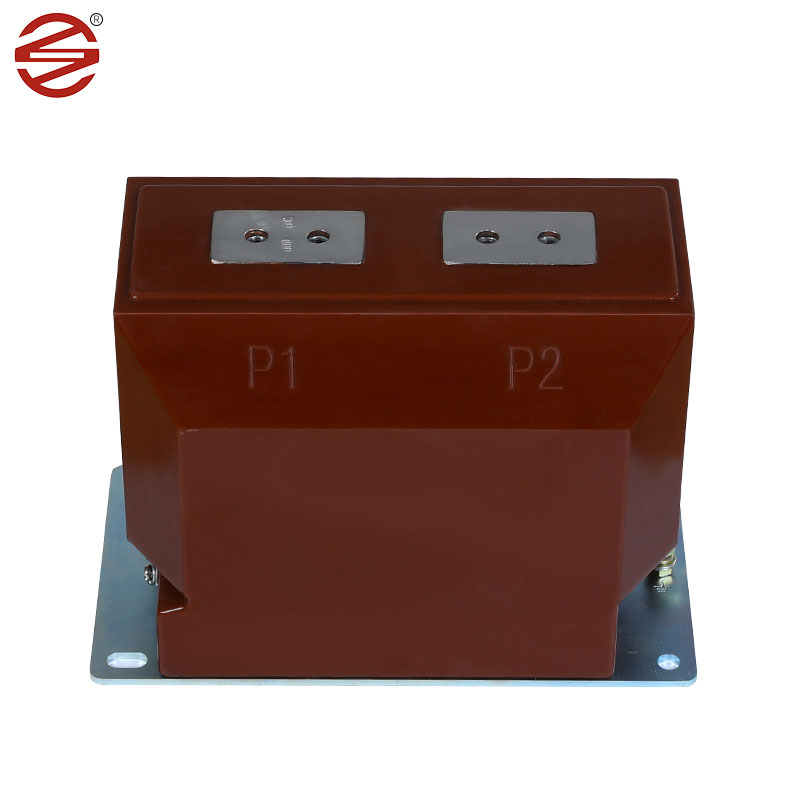

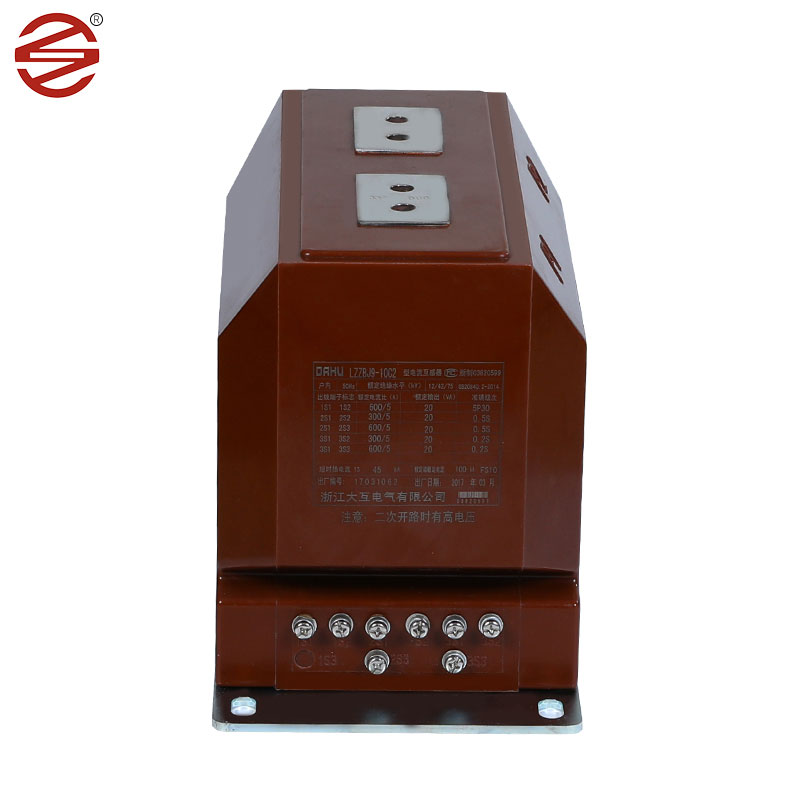

10kV CT

ລາຍລະອຽດຜະລິດຕະພັນ

ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນ: 10kV CT ປົກກະຕິແລ້ວໃຊ້ແຜ່ນເຫຼັກກ້າຊິລິຄອນມ້ວນເຢັນເປັນຫຼັກຂອງມັນ. ວັດສະດຸເຫຼົ່ານີ້ແມ່ນມ້ວນເຢັນແລະມີຄຸນສົມບັດສະນະແມ່ເຫຼັກທີ່ດີເລີດ, ເຊັ່ນ: ການ permeability ສູງແລະການສູນເສຍຫຼັກຕ່ໍາ, ເຊິ່ງເຮັດໃຫ້ພວກເຂົາເຫມາະສົມສໍາລັບການຫັນເປັນໃນປະຈຸບັນ. ໂດຍການນໍາໃຊ້ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນເປັນວັດສະດຸຫຼັກ, ເຄື່ອງຫັນປ່ຽນໃນປະຈຸບັນສາມາດບັນລຸການຖ່າຍທອດພະລັງງານທີ່ມີປະສິດທິພາບ, ດັ່ງນັ້ນການປັບປຸງປະສິດທິພາບຂອງລະບົບ. ເມື່ອປຽບທຽບກັບວັດສະດຸອື່ນໆ, ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນມີ loops hysteresis ຕ່ໍາແລະການສູນເສຍການສະກົດຈິດ, ຊຶ່ງຫມາຍຄວາມວ່າການສູນເສຍພະລັງງານຫນ້ອຍແລະການບໍລິໂພກພະລັງງານຕ່ໍາ.

ຢາງ Epoxy: ຢາງ Epoxy ມີຄຸນສົມບັດ dielectric ທີ່ດີເລີດແລະຄວາມເຂັ້ມແຂງກົນຈັກ, ເປັນທາງເລືອກທໍາອິດຂອງວັດສະດຸ insulation 10kV CT. ການຫລໍ່ Epoxy ສະຫນອງ insulation ທີ່ເຊື່ອຖືໄດ້ທີ່ປົກປ້ອງອົງປະກອບພາຍໃນຈາກການທໍາລາຍໄຟຟ້າແລະປັດໃຈສິ່ງແວດລ້ອມ..

ທອງແດງ : ຕົວນໍາທອງແດງໂດຍທົ່ວໄປແມ່ນໃຊ້ສໍາລັບ windings ໃນ 10kV CT. ວັດສະດຸເຫຼົ່ານີ້ສະຫນອງການນໍາໄຟຟ້າສູງແລະຄວາມທົນທານກົນຈັກ, ເຮັດໃຫ້ປະສິດທິພາບການສົ່ງສັນຍານໃນປະຈຸບັນໃນຂະນະທີ່ທົນທານຕໍ່ຄວາມກົດດັນການດໍາເນີນງານ.

ວັດສະດຸ (Epoxy Resin ): 10kV CT ຢູ່ໃນຝາປິດທີ່ເຮັດດ້ວຍ epoxy resin. ຢາງ Epoxy ມີຄຸນສົມບັດ insulation ທີ່ດີເລີດ, ສາມາດປ້ອງກັນການຂ້າມຜ່ານຂອງປະຈຸບັນຫຼືແຮງດັນໄຟຟ້າ, ເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງວົງຈອນ.

ມັນທົນທານຕໍ່ອຸນຫະພູມສູງແລະສາມາດປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການເຮັດວຽກໃນສະພາບແວດລ້ອມອຸນຫະພູມສູງ. ມັນມີຄວາມຕ້ານທານ corrosion ທີ່ດີ, ສາມາດຕ້ານການເຊາະເຈື່ອນຂອງສານເຄມີບາງ, ແລະຍືດອາຍຸການບໍລິການຂອງ transformer. ມັນປະສິດທິພາບການຜະນຶກທີ່ດີ, ດັ່ງນັ້ນ epoxy. ໝໍ້ແປງໄຟປົກກະຕິແລ້ວມີປະສິດທິພາບການກັນນ້ຳ ແລະ ຄວາມຊຸ່ມຊື່ນທີ່ດີ ແລະ ເໝາະສຳລັບໃຊ້ໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ. ເມື່ອປຽບທຽບກັບໝໍ້ແປງທີ່ມີນ້ຳມັນແບບດັ້ງເດີມ, ໝໍ້ແປງ epoxy ໂດຍທົ່ວໄປມີນ້ຳໜັກເບົາກວ່າ ແລະ ງ່າຍຕໍ່ການຕິດຕັ້ງ ແລະ ຮັກສາ.

ລາຍລະອຽດຜະລິດຕະພັນ

10kV CT ມີບົດບາດສໍາຄັນໃນຕູ້ສະຫຼັບພາຍໃນເຮືອນ, ສະຫນອງການແກ້ໄຂທີ່ມີປະສິດທິພາບສໍາລັບການວັດແທກໃນປະຈຸບັນ, ການກວດສອບພະລັງງານໄຟຟ້າແລະສາຍປ້ອງກັນໃນລະບົບ AC ໄລຍະດຽວແລະສາມເຟດ. ລະບົບເຫຼົ່ານີ້ເຮັດວຽກຢ່າງບໍ່ຢຸດຢັ້ງໃນຄວາມຖີ່ຂອງ 50Hz ຫຼື 60Hz, ຕອບສະຫນອງຄວາມຕ້ອງການໄຟຟ້າທີ່ຫຼາກຫຼາຍສໍາລັບແຮງດັນອຸປະກອນສູງເຖິງ 12kV.

ຜະລິດຕະພັນດີກວ່າ

ແຜ່ນສະກູແລະແຜ່ນລຸ່ມຂອງຜະລິດຕະພັນຂອງພວກເຮົາເຖິງ 8um / ນາທີ, ເຊິ່ງແມ່ນທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນແລະ rust-proof. ເງົາແມ່ນດີກວ່າ.

1.	ຄໍາຮ້ອງສະຫມັກ	ການວັດແທກ
2	ການຕິດຕັ້ງ	ພາຍໃນ
3.	ການກໍ່ສ້າງ	ປະເພດແຫ້ງ Epoxy Resin Cast
4	ສນວນ	Cast Resin
5.	ຈໍານວນໄລຍະ	ໂສດ
6.	ລະດັບຄວາມຖີ່	50 Hz
7.	ແຮງດັນຂັ້ນຕົ້ນຂອງລະບົບ	11 kV ໄລຍະເຖິງໄລຍະ
8.	ແຮງດັນສູງສຸດຂອງລະບົບ	12 kV Phase to Phase
9.	ລະບົບ Earthing	earthed ປະສິດທິຜົນ
10.	ລະດັບ insulation ພື້ນຖານ (1.2/50 μ sec.	75 KV
11.	ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ (1 min.50 Hz)	28 KV
12. 13.	ອັດຕາສ່ວນ: ເຄື່ອງປ້ອນ 11kV ປະຖົມ	10-20/5A ລົມດ່ຽວ
14.	ມັດທະຍົມ	ລົມດ່ຽວ
15.	ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ	0.2/0.25 ສໍາລັບການວັດແທກ
16.	ພາລະ a) ສໍາລັບການວັດແທກ	7.5-10 VA
17.	ໄລຍະເວລາສັ້ນ ການຈັດອັນດັບປັດຈຸບັນ	ຕ່ໍາສຸດ 10 kA ສໍາລັບ 1 ວິນາທີ
18.	ຂະຫຍາຍການຈັດອັນດັບປັດຈຸບັນ	120% ຂອງການຈັດອັນດັບປະຈຸບັນ
19.	ເກີນອັດຕາປະຈຸບັນ	<10A
20.	ໄລຍະທາງ Creepage	25 mm/KV (ຕໍາ່ສຸດ
21.	ມາດຕະຖານ	ການອອກແບບ, ການຜະລິດ, ການທົດສອບ, ການຕິດຕັ້ງ ແລະການປະຕິບັດຈະຕ້ອງສອດຄ່ອງກັບ ສະບັບຫລ້າສຸດຂອງ IBC 61869-1 & IEC 61869-2
